概 述 ：

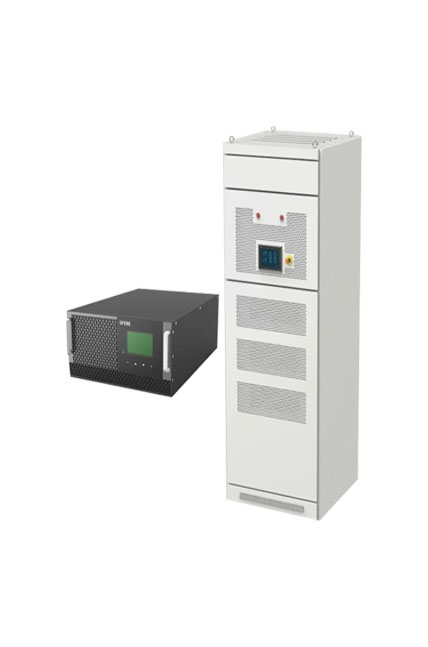

       HMZLB型模块化有源电力滤波器适用于医疗、通讯、智能建筑、工厂及其它现场包含多种类型非线性负载的行业，例如变频器、整流器、电梯、空调、 UPS、办公设备等。这些设备在运行时会产生大量的谐波，使电压和电流波形发生畸变，导致电网污染，电能质量恶化，对电网和电力用户都会产生严重的危害和影响。

       有源电力滤波器 (APF)采用基于瞬时无功功率理论的检测技术和IGBT 功率变换装置，实时检测谐波电流，通过瞬时电流跟踪控制，自动跟踪电网谐波变化，具有高度可控性与快速响应性。

       克服了传统无源滤波器、容易发生谐振、只能补偿固定次谐波等缺点，对各种快速瞬变的；冲击性负荷均能起到良好的滤波和补偿效果。

       HMZLB型模块化有源电力滤波器采用军工级控制芯片，抗干扰能力强，可实现一个控制器带多个模块同时工作，可靠性强；

       HMZLB型模块化有源电力滤波器采用电流平均值控制方式并结合LCL拓扑结构，克服了传统的滞环电流控制由于开关频率变化所带来的输出频谱范围宽、滤波较困难、高频谐波会干扰电网等缺点。

       低压系统的HMZLB型模块化有源电力滤波器，适用于低压配电系统中不同容量的非线性负载，补偿电流容量在50～600A可选。

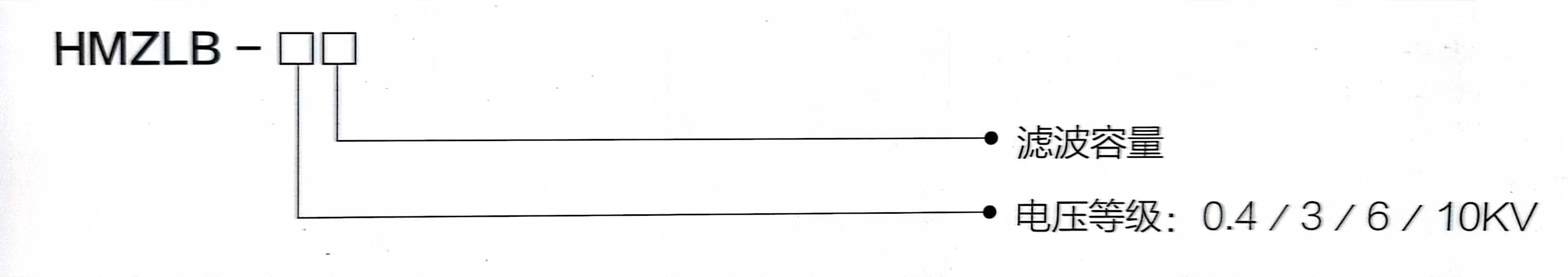

设计选型：

优势特点：

◆先进的控制策略

    HMZLB型模块化有源电力滤波器采用闭环控制策略，并结合独创的自适应电流平均值控制算法(由于电 流平均值控制的开关频率是恒定的，因此克服了传统的滞环：电流控制由于开关频率的输出频谱范围宽、滤 波较困难，琳高频谐波会干扰电网等缺点),使HMZLB达到卓越的滤波性能。

◆ 军工级FPGA控制芯片

    FPGA 时钟频率最高可到200MHz,内部有84个硬件DSP单元，DSP并行运行，运算速率远高于单个DSP控制方式，且通讯延迟小，响应速度更快，便于采用更先进的 控制算法，使HMZLB 达到更加卓越的滤波补偿效果。且FPGA烧录程序后，相当于一个硬件电路，运行可靠 性极高。

◆独特的3H桥电路结构

    主电路采用3H全桥拓扑三电平结构，使直流母线电压和开关器件的开关频率仅有传统三桥臂拓扑有源 滤波器的1/2,大大降低了开关器件的损坏。

◆集控式的并机结构

    HMZLB 型模块化有源电力滤波器可以实现12个滤波模块并联且只使用一个FPGA集中控制，克服了多个控制器之间的通信存在延迟以及可能受到干扰的缺点，增强了APF 的补偿性能，提高了系统的可靠性。

◆ 所有数据均采用光纤通讯

    所有数据均转换为数字信号，通过光纤传输，保密性好且能保证同一光缆中不同光纤间光信号的传输质 量。同时光纤具有抗高温和耐腐蚀的性能，因而可以抵御恶劣的工作环境。

◆ 自适应控制算法

    控制系统能够根据输入信号自动调整控制参数，优化补偿性能，并能适应任何系统阻抗变化，装置不会与系统发生谐振。

◆各次谐波电流输出可限幅

   可与无源滤波器配合滤同一次谐波。

补 偿 方 式 ：

       HMZLB 型模块化有源电力滤波器可以根据负荷配电系统实际情况，以及需要达到的补偿效果的不同，灵活选择不同补偿方式，达到滤波效果和投资的最优化设计。按照HMZLB 型模块化有源电力滤波器安装位置的不同，提供集中补偿、部分补偿和就地补偿三种补偿方式。

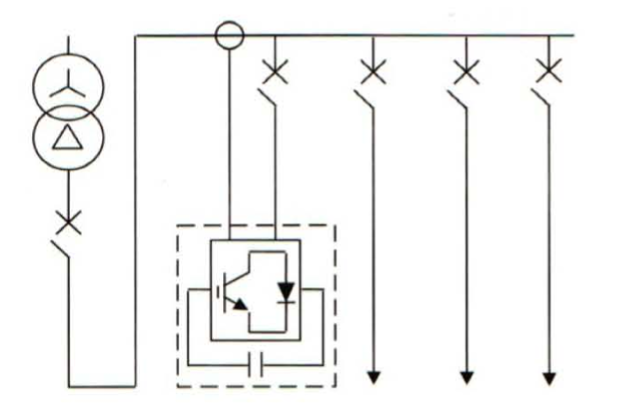

◆集中补偿

在 一个混合型配电系统中，当非线性负载数量庞大，单 台非线性负载容量较小时，采用集中补偿方式。针对变压器 进行补偿可有效滤除公共母线谐波电流，保证谐波电流不流 入变压器。

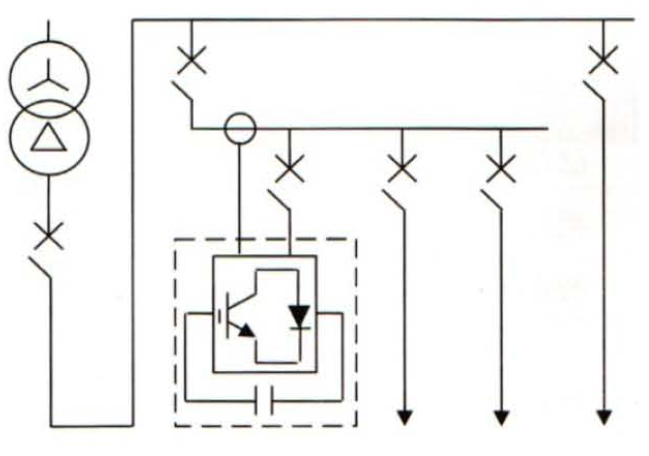

◆部分补偿

配电系统中非线性负载集中在某几条支路时，为了保证 该支路谐波电流不会流入公共母线，采用部分补偿方式。

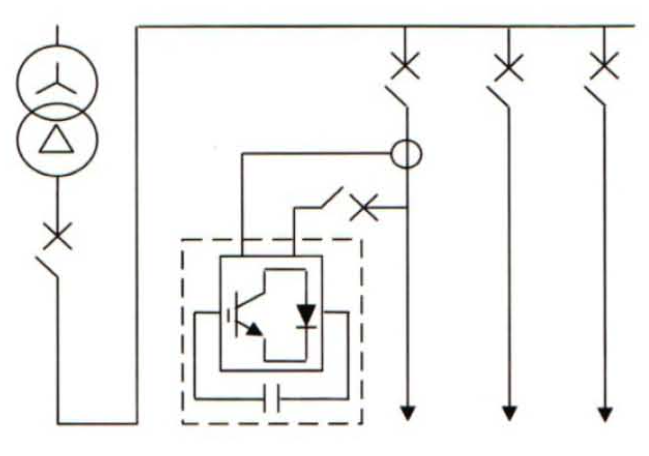

◆就地补偿

配电系统中非线性负载集中在某 一 条支路或某 一 台非线 性负载容量较大时，为保证谐波电流不会干扰到其他负载，采 用就地补偿方式。
