概述：

        HMZM 系列低压电动机保护器用于保护额定工作电压220V至660V的电动机。对电动机的过载、过热、外 部故障、堵转过流、相序、缺相不平衡、欠压、欠功率、接地或漏电等故障引起的危害加以保护。

        HMZM低压电动机保护器可以测量电流信号，通过增加电压模块，可以测量电压、有功功率、无功功 率、频率、电能等电网参数，通过增加显示模块可以显示所测量参数，方便用户对电网情况进行监测。

        HMZM低压电动机保护器带有标准485接口，采用MODBUS规约，规约方便用户进行组网，也可选用 profibus规约。可以通过增加模拟量输出模块，输出4-20mA模拟量信号，方便用进行集中控制。

       HMZM低压电动机保护器基于微处理器技术，采用模块化设计结构，产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉中可直接安装使用。可与接触器、电动机起动器等电器元 件构成电动机控制保护单元，适用于工厂、煤矿、石化、冶炼、电力等领域。

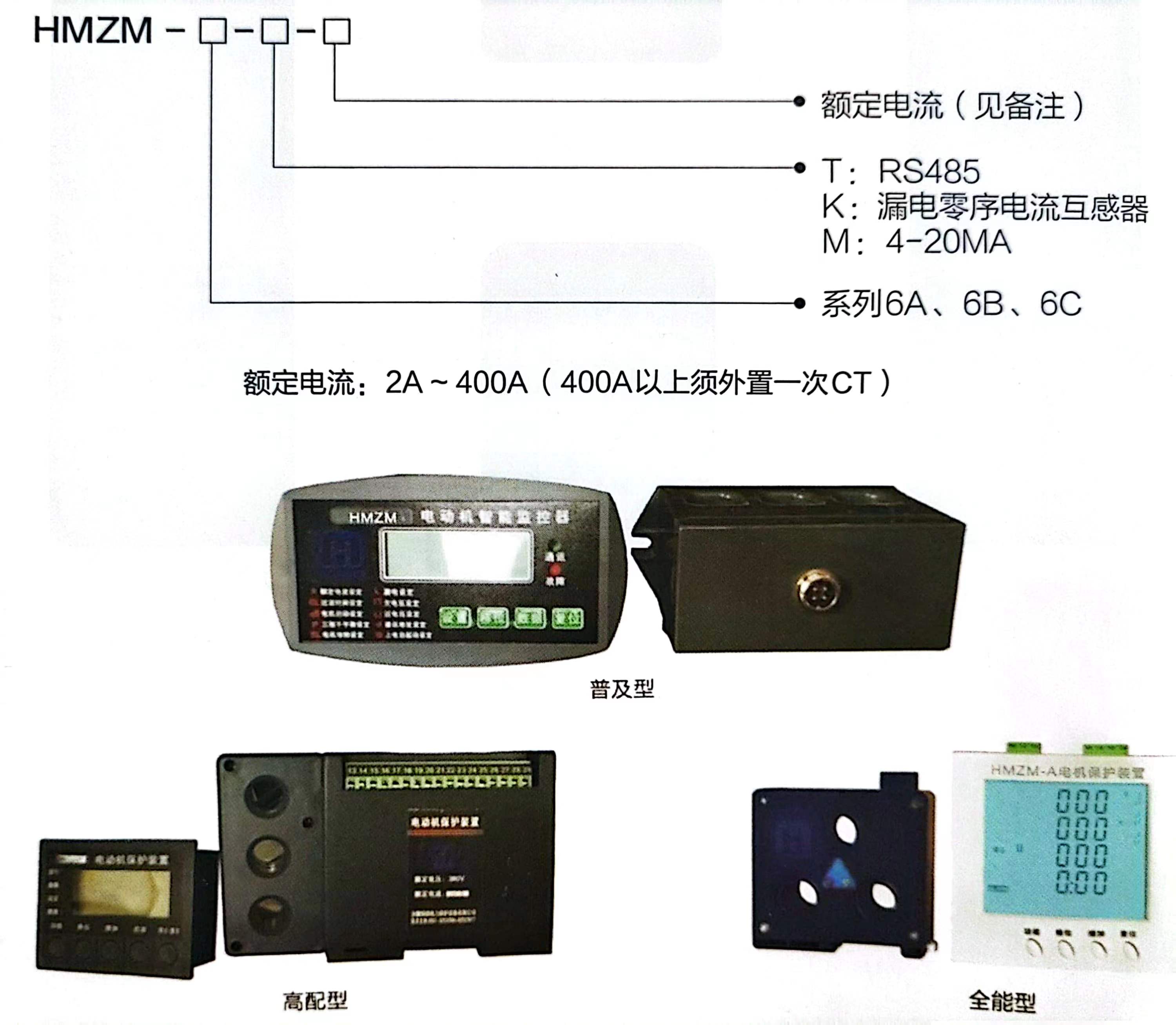

设计选型 ：

结构组成：

装置由主体模块和各种辅助模块组成：主体模块完成测量、保护等主要功能，辅助模块是与主体模块相 配合，主要有显示模块、外置电流互感器。

1. 主体模块是低压电动机保护器的主要组成部分，由互感器模块与信号处理模块组成，可以在其中增 加温度模块、电压模块、漏电测量模块、模拟量输出模块等来完成完整的测量与保护功能。

2.显示模块通过人机界面显示测量和设定参数，并能对部分参数进行设置操作。显示模块采用液晶显 示方式，用户可以根据提示对控制器进行各种设定和读取电量参数。

3.可根据现场需要及电流范围来选择电流互感器，共有内置电流互感器、外置电流互感器二种。

功能配置表：

适用条件 ：

环境温度：工作： -25℃~55℃;极限、运输、储存时-40℃~80℃;

相对湿度： 25℃时20%～90%;

大气压力： 79.5kPa～106.0kPa  (海拔2500m及以下，高海拔可定制)。
