概述：

       3～35kV 系统中存在过电压的种类如下：断路器动作过程中产生的操作过电压、电容元件和电感元件在 一定条件下产生的谐振过电压、雷击时产生的大气过电压和单相接地时产生的弧光过电压等。目前尚无针对 这些过电压的完整的保护方案，从而产生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事 故。此类事故发生的原因，除了与系统中安装的过电压保护装置的性能有关外，系统本身的复杂性对过电压 保护装置的选择有着重要的影响，对于不同的系统，选择过电压保护设备时需考虑系统输电线路的类型，输 配电线路的网络结构，负载的性质和系统的接地方式等等。

      针对如此复杂的系统，难以孤立的使用某种或某几种过电压保护装置来全面抑制各种类型的系统过电 压，且不同厂家生产的过电压保护产品，因保护特性不能相互匹配，而无法彻底有效的抑制系统过电压。

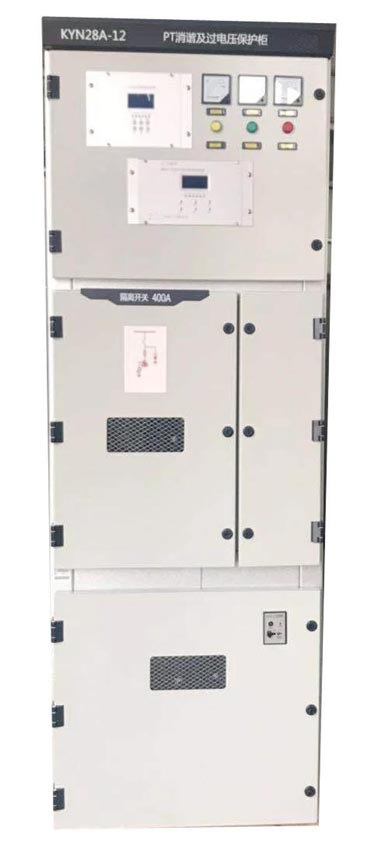

      针对目前中压系统过电压防治的现状，我公司研制生产了智能型过电压抑制拒HMZG, 简称抑制柜/聚优柜，该柜可消除系统中常规过电压保护元件及装置的保护死区，提高系统过电压的保护水平。

技术原理：

       抑制柜内采用我公司研制的专用元件——尖峰过电压吸收器，将过电压限制在系统绝缘水平允许范围内，能够有效平缓过电压的上升前沿并削平电压尖峰，并能够耐受过电压产生的超大能量，该专用元件与本公司生产的过电压保护器及消弧柜的保护特性相匹配，可以全面消除系统过电压保护的死区。

       抑制柜在正常运行时，柜内智能微机装置实时不间断的检测PT提供的电压信号， 一旦发生PT 断线、过压、欠压、低电压、谐振、弧光接地等现象，智能微机装置利用DSP 高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT 的二次电压进行采集、判断，及时准确地对系统各种状态进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU 的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。

       当系统出现铁磁谐振故障，抑制柜智能微机装置根据系统谐振的不同频率实现快速动作， 一方面智能瞬时开关打开，投入一次的消谐电阻，改变系统参数，使系统脱离谐振； 一次消谐电阻导通后，系统参数发生变化，脱离谐振。另一方面，在发现一次消谐没有彻底消除谐振的时候，二次消谐动作；同时输出相应的开关量接点，用于报警，并快速实现液晶显示。

       抑制柜具备RS485接口，配有标准的Modbus通讯规约，与用户微机监控系统实现数据远距离通讯和数据传送。

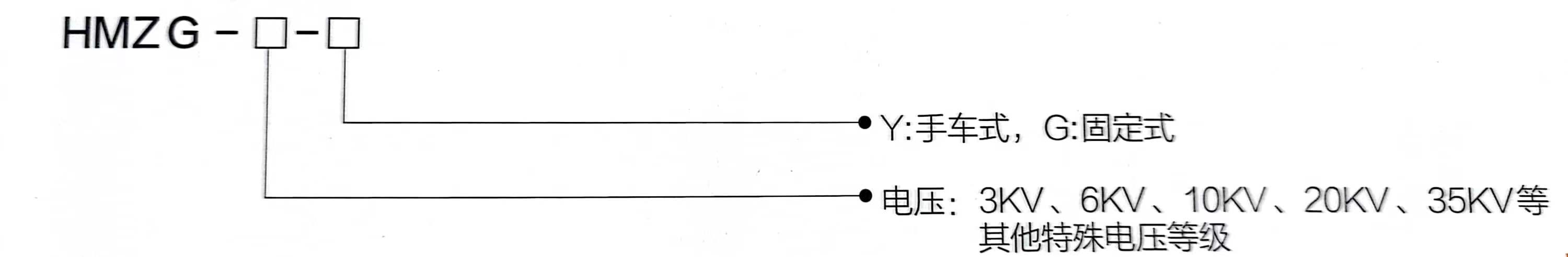

设计选型：

优势特点：

       抑制柜采用多种措施限制系统的铁磁谐振过电压，可以有效的限制系统的铁磁谐振过电压。装置中的电 压互感器，可以为系统提供PT 信号，因此可以取代PT 柜，性价比高。柜内的尖峰过电压吸收器保护范围 宽，吸收系统过电压的能量大，与消谐措施配合，可以消除系统过电压保护的死区。

       装置的控制器采用中文液晶显示，运行状态清晰，菜单式操作，方便易用，具有故障追忆功能，显示最 近20次历史故障记录；双硬件看门狗电路确保软件运行的可靠性，实时监控系统状态，对出现的异常运行 状态做出准确判断，并及时输出相应的开关量接点信号，用于报警；采用工业标准的RS485通讯接口，可以 向上位机传送系统的运行状态，同时良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。

结构图：

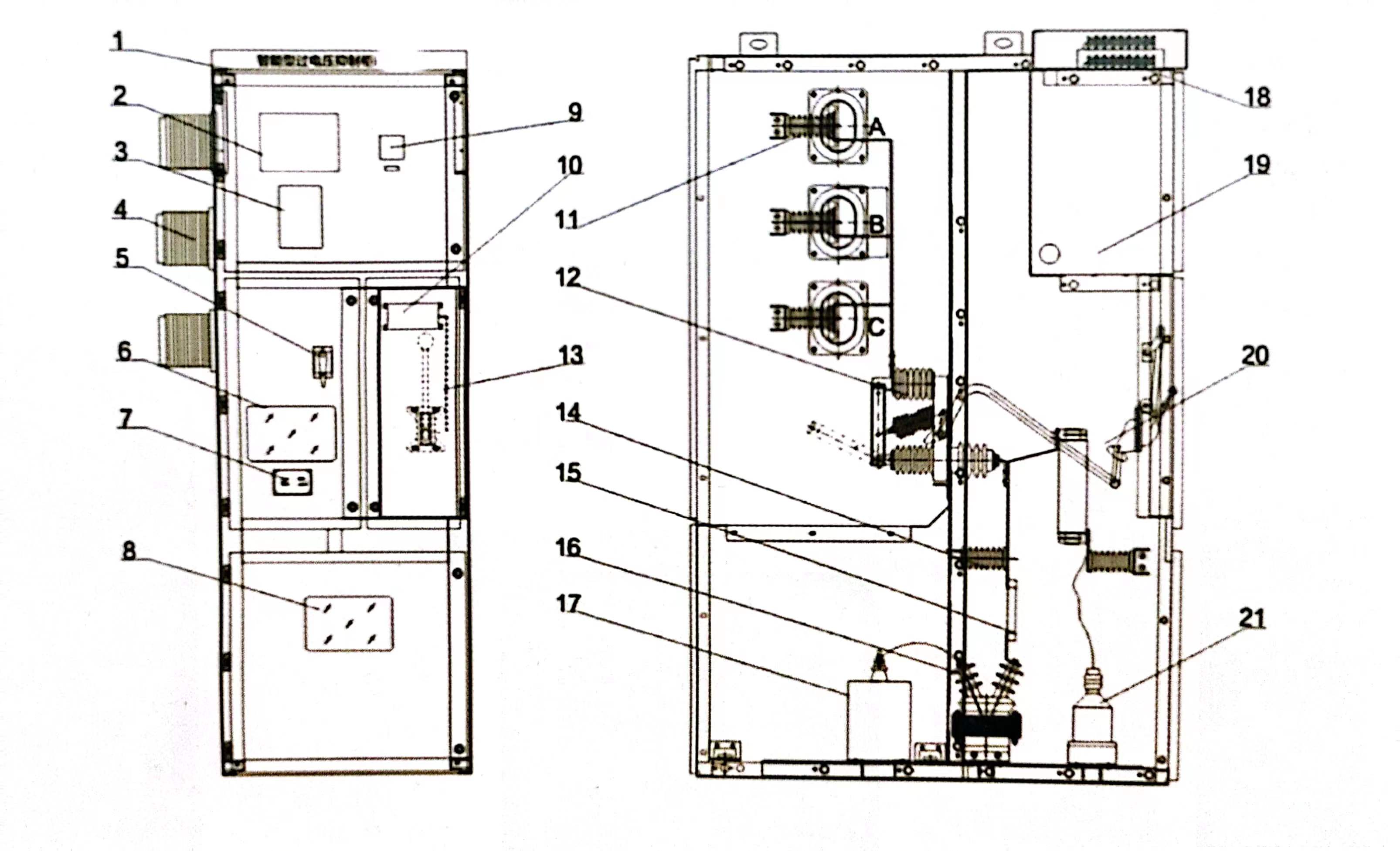

1.眉头2.智能微机装置3.状态显示4.穿墙套管5. 门锁6. 中门观察窗7.铭牌8.下门观察窗9. 电压表 10.辅助开关11.支柱绝缘子12.高压隔离开关13.开关操作机构14.高压传感器15.高压熔断器16.电压互

感器17.智能瞬时开关及一次消谐器18.小母线端子19.仪表室20.高压限流熔断器21.尖峰过电压吸收器

注：此产品除了抑制柜基本功能外可选配加装微机消谐装置，小电流选线装置等。

适用条件：

1.环境温度： -30℃~+60℃;

2.大气压力：80kPa～110kPa;

3.空气相对湿度：90%(25℃)、50%(40℃);

4.海拔高度：≤2000m, 特殊海拔高度须和厂家沟通确定；

5.安装地点应具有防御风、雨、沙和防尘设施，使用地点不得有爆炸危险的介质，周围介质中不得含有腐

蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在；

6.超出以上范围，订货时需做特殊说明。
