概述：
HMZBG型SVG的外形结构与油浸式变压器基本相同，主要由壳体、磁阀式铁芯、绕组和变压器油等部分组成。壳体采用与油浸变压器相同的设计结构，壳体内部并排安装三相相同的单相磁阀式可控电抗器，组成三角形接线方式，其高压进线和控制绕组进出线，由壳体顶部通过绝缘瓷瓶连接，励磁控制箱安装固定在壳体外部。

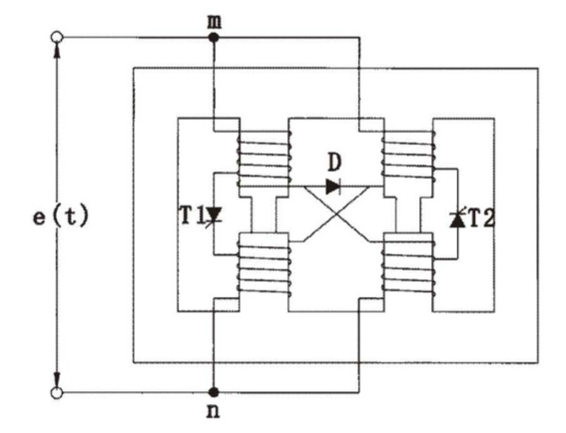

每个单相磁阀式可控电抗器的结构如上图所示，采用四柱式结构，由两个等截面的主铁芯和为使电抗器 的电流正负半波对称的两个等截面旁辆组成，旁辆的截面等于芯柱的截面。中间两柱的每柱中间部分有一段 小截面的铁芯段构成磁阀，并将两柱分别分为上下两段，每段上各套有一个绕组，上段的上部两个绕组端和下段的下部两个绕组端分别并接在一起，上段的下部两个绕组端下段的上部两个绕组端则交叉串联连接，每柱上绕组的下部和下绕组的上部均设有中间抽头，每柱上、下两个中间抽头间接有一支SCR ( 可 控 硅 ) , 且两柱上的SCR 极性相反，中间交叉连接点的两端之间接有一支二极管
本装置广泛适用于电力无功变化迅速，电压、无功、谐波需要控制或综合治理的供用电场所。我公司生 产的HMZBG 型 SVG, 具有响应速度快、可靠性高、连续无级可调、占地面积小等显著特点，是电力、冶金、 煤炭、化工、电气化铁路等行业理想的动态无功补偿装置。
可控电抗器原理：
工作原理：
磁控电抗器是利用直流助磁的原理，即利用附加自流励磁，磁化电抗器铁芯，通过调节磁控电抗器铁芯 的磁饱和程度，改变铁芯的磁导率，实现电抗值得连续可调。

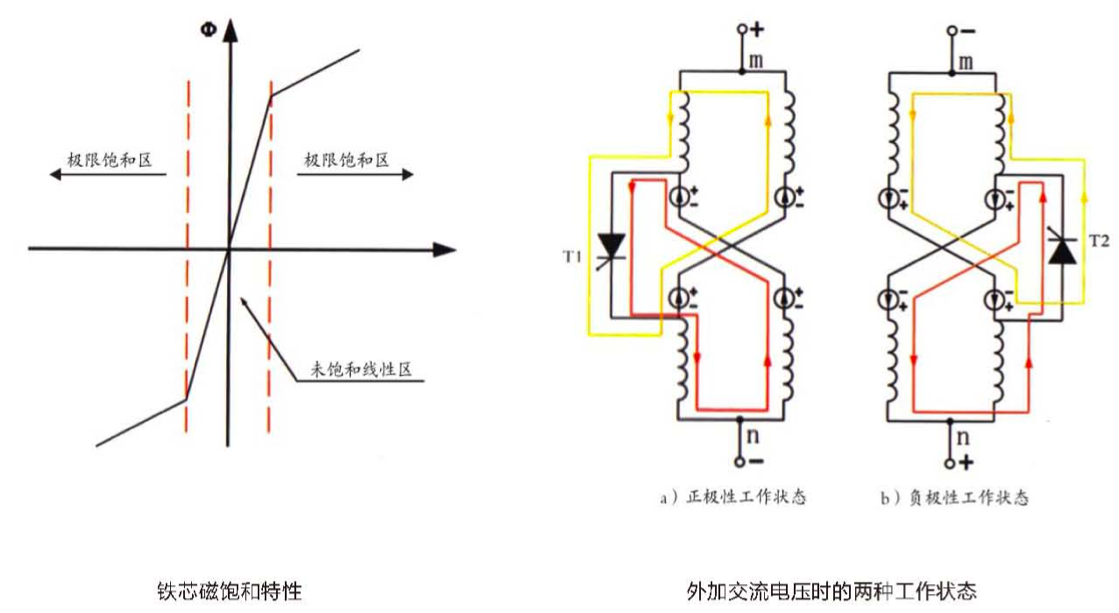

在电抗器的整个容量调节范围内，仅有小截面段的铁芯磁路工作在饱和区，而大截面段始终工作于未饱 和线性区。左图为铁芯磁化曲线示意图，曲线中间部分为未饱和线性区，左、右两边为极限饱和线性区。若 使电抗器工作在极限饱和线性区，不仅可以减小谐波含量，同时亦能大幅减低铁芯磁滞损耗，电抗器铁损控 制在理想状态。
下图为电抗器外加交流电压时的两种工作状态。当电抗器绕组接至电源电压时，在可控硅T1、T2 两端 感应出电压。该电压正半周触发导通可控硅T1,在回路中产生直流控制电流；电源电压负半周期触发导通可 控 硅T2, 也在回路中形成直流控制电流，使电抗器工作铁芯饱和，输出电流增加。可控电抗器输出电流大小 取决于晶闸管控制角a,a越小，产生的控制电流越强，从而电抗器工作铁芯磁饱和程度越高，输出电流越 大。因此，改变晶闸管控制角，可平滑调节电抗器容量。

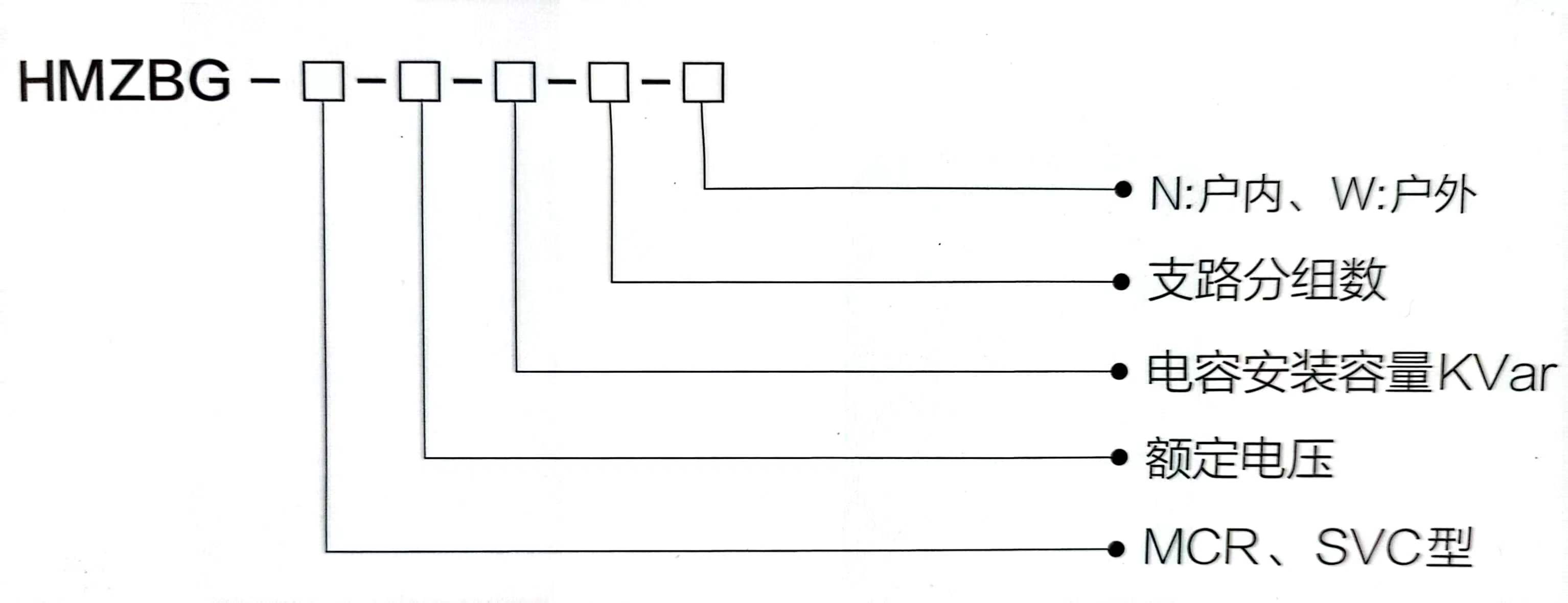

设计选型：
技术指标：
可控硅阀结构：箱式；
控制系统：全数字控制系统；
控制方式：无功功率；调节方式：分相调节；
噪声水平： <68分贝；系统响应时间：50ms ～100ms;
自身谐波含量小，3次谐波电流是额定基波电流的7%左右，5次谐波电流为2.5%左右；
无功调节范围是1-100%,使用后的功率因数能达到0.95以上；
地震烈度： VI度；
使用年限： >20年。
功能优势：
控制系统采用DSP 全数字处理芯片具有高度的可靠性和稳定性，而且运算速度快，能够实现复杂的运 算；
模块化设计，扩展灵活；
可控硅采用高质量元件，光电触发， BOD 保护，系统抗干扰强，运行可靠；
监控部分有上位监控机，人机显示界面及其它的相应终端器件构成，可以对系统的电能质量进行实时、 连续的监测；
可以直接运行于任何电压等级电网且安装简单。
可实现三相同时控制，分相控制和三相平衡控制。
提 供RS232、RS485 以 及CAN 总线等通讯接口，便于实现远程控制和无人值守；
具有硬保护和后备微机保护。
适用环境：
环境温度： -25℃~+45℃,且在24小时内测得的平均温度不超过+35℃;
相对湿度： 24小时内测得的相对湿度的平均值不超过95%,月相对湿度平均值不超过90%;
海拔高度：≤2000m, 特殊海拔高度须和厂家沟通确定；
风 速：不超过34m/s ( 户 外 ) ;
环境污秽等级： III 级。
订 货 须 知 ：
用户订货时应提供如下资料：
系统参数；
原系统的功率因数和预期要达到的功率因数；
用户主要用电设备及用电情况；
用户电力一次系统图；
系统原有无功补偿情况，安装容量等；
现场谐波背景及闪变情况；安装条件(户内安装或户外安装，安装尺寸)
