概 述 ：

       电流互感器(简称CT) 在运行中如果二次绕组开路，或一次绕组流过异常过电流(如雷电流、谐振过 电流、电容充电电流),将会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害， 还会使互感器过激而烧损，甚至危及运行人员的生命安全。

      根据电力系统的实际需求，我公司在第一代保护器的基础上，我们又开发了具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后具有手动和自动复位功能以及多元组合的各种不同功能的保护器，该产 品采用全新的自动控制技术和高可靠性元件，使用寿命长，能可靠动作10万次以上。动作速度快，过载能力强，静态泄漏电流小，可满足各种CT保护的需要。

工 作 原 理 ：

       装置的核心元件是采用进口高性能单片机，抗干扰能力强，其程序是我公司自主编写程序，并通过相关 部门检验。产品并联于CT二次侧，正常运行时，装置两端的电压低于2V，单片机接收小于编程的规定电压 值时，其输出引脚没有信号发出，保护器两端处于开路状态，漏流为零。对于该回路的动作值和表计准确度 没有任何的影响。

       当二次回路发生开路或一次绕组出现异常过电流时，在二次绕组中产生的电压远远高于正常的运行电压 (数值取决于CT本身参数及运行情况)，此时并联在电流互感器二次侧过电压保护器内单片机接收到大于 编程的规定电压值，其输出引脚发出信号，使装置瞬时动作，装置将CT二次侧绕组短接并发光显示，此时装置发出报警，故障消除后可手动或自动复位(60秒),复位后可再次使用，使用寿命可达上万次之多， 运行稳定可靠。

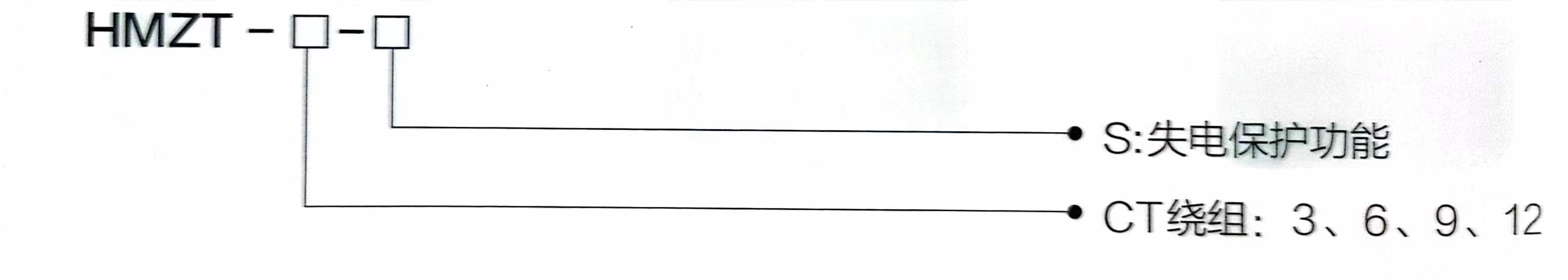

设 计 选 型 ：

功能优势：

1.高速单片机控制，工业级设计，性能可靠；

2.信号输入和信号输出完全光电隔离；

3.采用独特的抗干扰技术，增强了产品的抗干扰能力；

4.输入阻抗无穷大，接入后不影响任何测量和保护性能；

5.装置动作后有故障位置显示，方便故障排除；

6.装置动作后有手动按钮复位和故障消失后自动复位两种，方便用户选择。

技术指标：

适用条件：

1.工作环境温度： -10℃~+60℃;

2.空气相对湿度： 90%(25℃)      50%(40℃);

3.安装地点应具有防御风、雨、沙和防尘设施，使用地点不得有爆炸危险的介质，周围介质中不得含有腐 蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在；

4.超出以上范围，订货时需做特殊说明。
