概述：

     HMDG低残压保护柜，是为了快速隔离本支路的短路故障点对电源（母线）电压的影响，切断非故障支路异步电动机磁场能量的衰减通路，抬升母线残压，减小电源恢复时异步电动机的二次冲击，保障电源（母线）对其它非故障线路连续正常供电目的的高阻抗自动投切的短路故障隔离的保护柜体。

工作原理：

     HMDG低残压柜正常工作时，切离开关、母保开关处于合闸状态；当发生短路故障d时，HMDG控制器通过电流互感器测到短路电流，经“短路故障快速判断算法”判断出故障，立即发出母保开关分闸指令，将母保阻抗投入线路，补偿本支路因短路而损失的阻抗，将本支路电流从短路值限制到额定电流以内，从而维持了母线的剩余电压，保障母线对其它未发生短路故障的支路连续供电。若故障点d被切除后，本支路负荷恢复，电流会发生至少50%的变化，控制器立即发出母保开关合闸的指令，恢复本支路的正常供电；若故障点d切除失败，控制器在故障后200ms向切离开关发出分闸指令，协助微机综保实施后备保护动作，并在300ms时命令母保开关合闸，退出母保阻抗，完成一次母线残压保护功能操作。

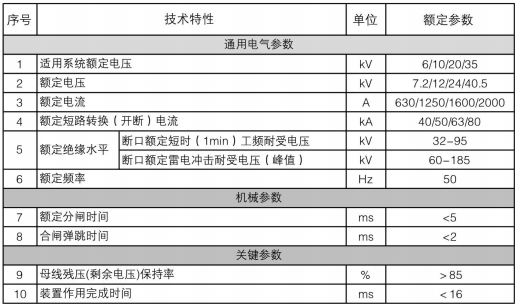

设计选型参数：具体选型以实际技术参数需要为准

适用条件：

安装地点户内，无酸碱腐蚀环境温度-40~50℃

相对湿度￥95%

污秽等级≤1级

海拔高度≤2000米，超过2000米需特殊设计
