概述：

       单相接地是中压配网中常见的故障，发生接地后系统虽可继续带故障运行，由于非故障相对地电压升 高，若不及时处理可能会发展为非故障相绝缘破坏，继而引发相间短路故障。及时准确地判定接地回路是快 速排除单相接地故障的基础，实现判定接地故障回路的保护装置通常被称为小电流接地选线装置，但早欺的 选线装置易发生误选和漏选，效果不能令人满意。

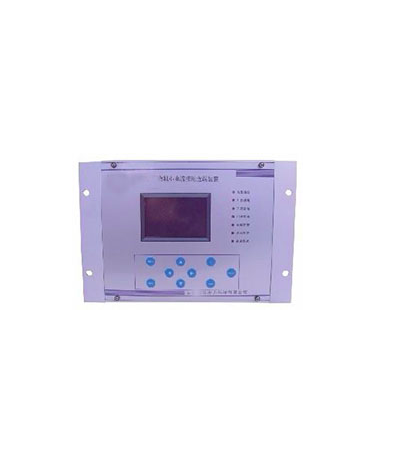

       正是在这种背景之下，我公司找到了以往选线方法正确率低的原因，提出了新的算法，并运用新一代采 样和处理技术，推出了最新一代产品——HMJX 系列小电流接地选线装置。

       本装置采用的微处理器具有功能强大的改进型哈佛结构和数字信号处理器计算功能，因此可以利用 DSP 高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器和电流互感器二次电气值的采集、判 断，及时准确地对电网接地故障进行分析，达到准确选出故障线路的目的。

、

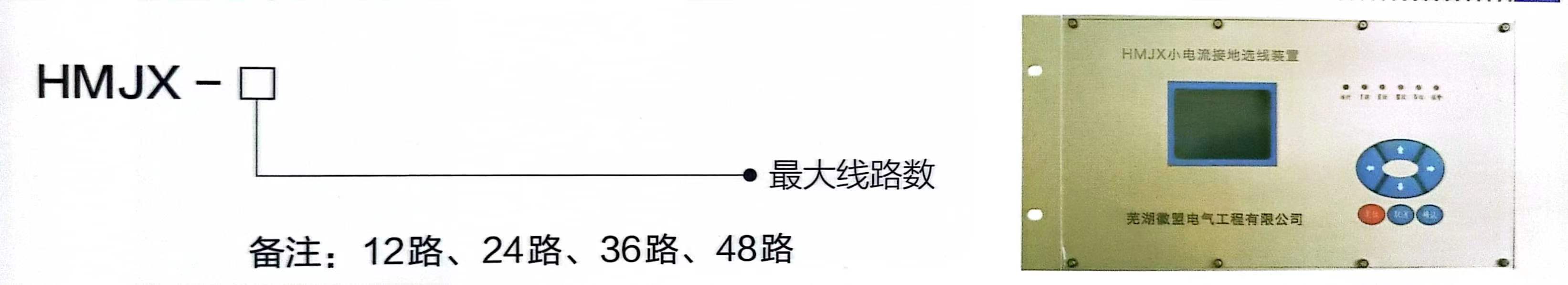

设 计 选 型 ：

优势特点：

1.模块化设计，结构紧凑，技术先进，高速DSP 多核处理器使运算实时性和动作准确性得以保证；

2. 实时监控电压电流参数，对系统出现的接地故障能够做出准确判断；

3.标准的RS-485 通讯接口以及MODBUS 通讯规约，可以向上位机传送系统的运行状态；

 4.故障追忆功能，显示最近20次历史故障记录，存储容量可以进行扩展；

5. 具有良好的电磁兼容性，适合在强电磁干扰复杂环境中应用；

6.双硬件看门狗电路确保软件运行的可靠性。

技术参数：

适用条件：

1. 海拔高度：小于3000m, 高海拔可定制；

2. 工作环境温度： -10℃~+60℃;

3. 空气相对湿度：90%(25℃)、50%(40℃)；
