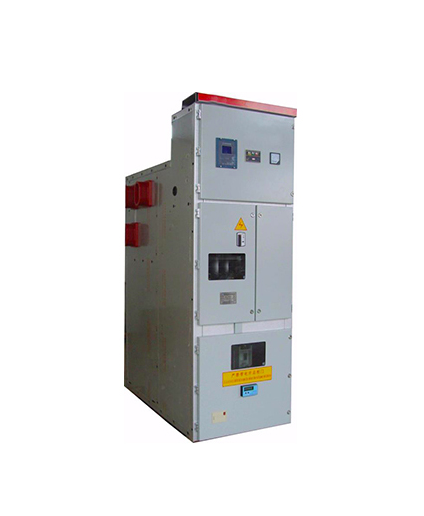

概述：

       在3kV～35kV 供电系统中，大部分为中性点不接地系统，这种系统在发生单相接地时，电网仍可带故 障运行，这就大大降低了运行成本，提高了供电系统的可靠性，但这种供电方式在单相接地电流较大时容易 产生弧光接地过电压和相间短路，给供电设备造成了极大的危害。以前的解决办法是在中性点加装消弧线圈 补偿电容电流来抑制故障点弧光发生的机率。很显然，这种方法的目的是为了消除弧光，但由于消弧线圈的 自身的诸多特点，很难对电容电流进行有效补偿，特别是高频分量部分对供电设备造成的危害无法克服。为 此我公司研制生产了新型的消弧消谐及过电压保护装置HMCX,该装置在出现弧光接地时，通过一组可以分相 控制的真空接触器，使故障相接地，达到彻底消除弧光的目的。

工作原理：

      智能控制器正常运行时检测电压互感器提供的电压信号。

       一旦系统出现故障，电压互感器辅助二次绕组的开口三角电压会立即发 生突变。智能控制器根据电压互感器二次电压是否超过给定值，来判断系统 是正常运行还是故障状态。

      系统出现故障后，智能控制器立即启动中断，进行数据处理。根据电压 互感器二次电压的变化判断是接地故障还是PT 断线故障，并根据故障相电压 的变化判断是金属性故障还是弧光接地故障。

      当系统发生单相弧光接地故障时，智能消弧消谐控制器能在30ms 内投入 故障相的真空接触器，故障相真空接触器合闸将故障相直接接地，故障相电 压降到零，接地电弧由于电弧两端的弧压被立即强迫降到零，弧光彻底熄 灭。

      当系统故障线路切除后。需人工通过复位按钮域远方控制使HMCX 自动恢 复正常状态。

      由于各种原因造成的动作后通过智能消弧柜两相接地短路时，高压限流 熔断器在1～2ms 内将HMCX内的接地点快速切除，防止发生两相短路的后果，不会影响系统正常运行。

      当系统发生单相金属性接地时，HMCX 发生金属性接地报警信号，并显示故障相别；如果用户要求，也可将故障相通过柜内的接触器动作接地。当电 压互感器熔断器熔断时，HMCX发生PT 断线报警信号，并显示故障相别。

      当系统发生内部过电压和大气过电压，由大能容防爆型复合式过电压保 护器HMCX 将过电压限制到设备绝缘允许的水平。系统发生单相弧光接地故障时，HMCX 动作后可将非故障相的弧光接地过电压限制到线电压的安全水平。

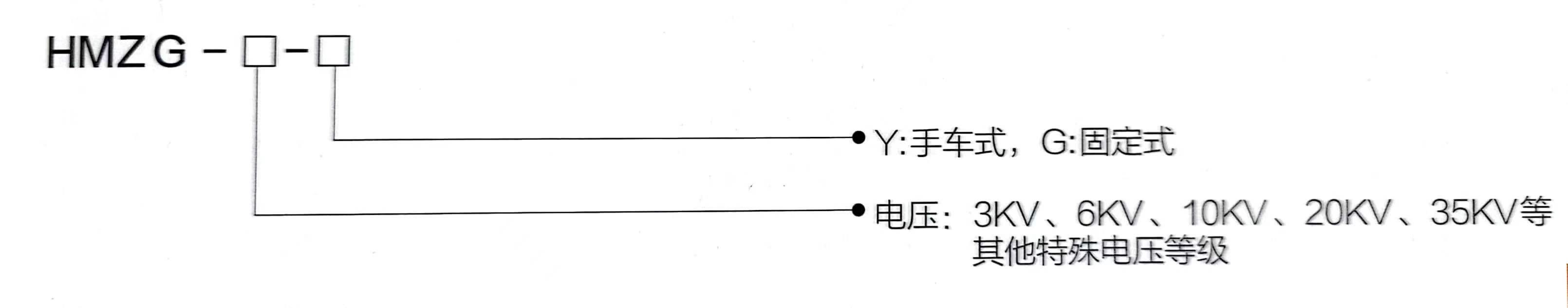

设计选型：

优势特点：

      动作速度快可在30ms 内动作，大大缩短单相接地电弧的持续时间。不论接地情况如何，在HMCX动作后，故障点可立即熄灭电弧，有效限制弧光接地过电压； HMCX 动作后，允许电容电流连续通过至少2小时以上，用户可以在完成转移负荷的倒闸操作之后再处理故障线路。如果系统升级，系统的电容电流增大，更 换柜内的熔断器即可满足现场需要，因此，HMCX 的保护功能不受电网规模和运行方式的影响，具有较高性价比。

      装置的控制器采用中文液晶显示，运行状态清晰，菜单式操作，方便易用，具有故障追忆功能，显示最近20次历史故障记录；双硬件看门狗电路确保软件运行的可靠性，实时监控系统状态，对出现的异常运行状态做出准确判断，并及时输出相应的开关量接点信号，用于报警；采用工业标准的RS485 通讯接口，可以向上位机传送系统的运行状态，同时良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用。

      柜内的电压互感器可以向其他指示仪表和继电保护装置等提供二次电压信号，柜内的过电压保护器具有全面的过电压保护功能，因此消弧柜也可以取代常规的PT及避雷器柜。

加装小电流选线装置的HMCX 利用电弧熄灭前后故障线路零序电流突变量最大的特点进行选线，可大大提高选线准确率。

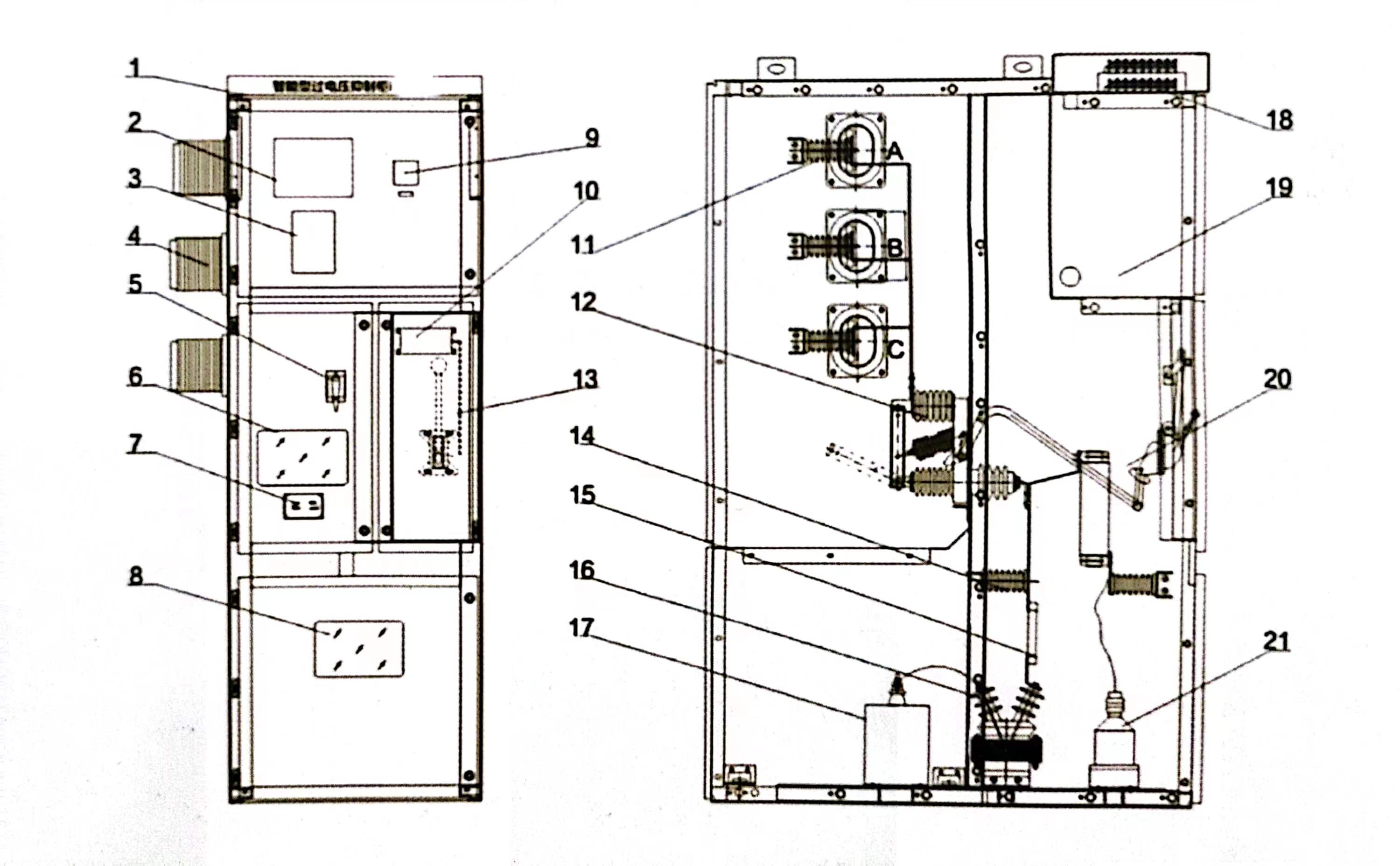

结构图：

1.眉头2.状态显示3. 消弧控制器4.前门电磁锁5.装置铭牌6.照明灯7. 电压表8. 电流表9.相线电压转换 开关10.消弧开关11.穿墙套管12.支柱绝缘子13. 高压隔离开关14.辅助开关15. 高压传感器16. 高压熔断 器17.观察窗18.过电压保护器19. 电压互感器20.仪表室21. 隔离开关操作机构22. 高压限流熔断器23.撞 击机构24.单相真空接触器

注：此产品除了消弧柜基本功能外可选配加装一次消谐、微机消谐装置、小电流选线装置等。

适用条件 ：

1.环境温度： -30℃~+50℃; 2. 大气压力：80kPa～110kPa;

3. 空气相对湿度：<90%(25℃)       50%(40℃);

4.海拔高度：≤2000m, 特殊海拔高度须和厂家沟通确定；

5.安装地点应具有防御风、雨、沙和防尘设施；使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在；

6.超出以上范围，订货时需做特殊说明。
