功能及特点

u  模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；

u  实时监控系统状态，对出现的异常运行状态（接地故障、过压故障和电网谐振）做出准确判断，并作出及时动作；

u  工业标准的RS-485通讯接口，可以向上位机传送系统的运行状态；

u  故障追忆功能，显示最近20次历史故障记录；

u  具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；

u 双硬件看门狗电路确保软件运行的可靠性；

u 中文液晶显示，运行状态清晰，菜单式操作，方便易用。

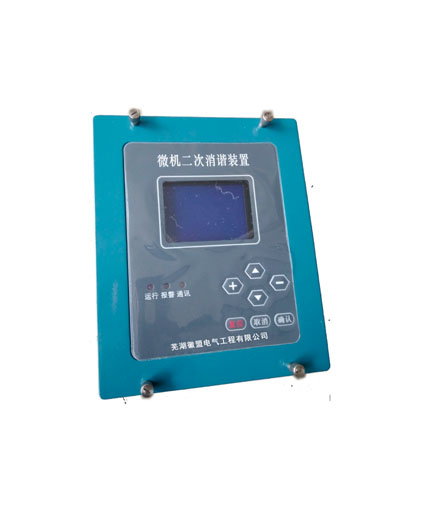

3.信号灯及按键说明：

u 运行： 正常运行指示灯，闪烁频率1Hz;

u 谐振： 谐振故障指示，谐振故障消除后熄灭；

u 报警： 故障指示，系统正常运行后熄灭；

u ←↑↓→：菜单选择和参数调整按键；

u 确认： 进入下级菜单和确认参数设定按键；

u 取消： 返回上级菜单和取消参数设定按键；

u 复位： 系统重新启动按键。

4．工作原理

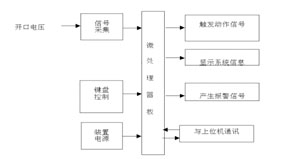

该产品是基于PT提供的开口电压信号而设计的产品。装置总体结构如下图所示：主要由微处理器、按键显示、信号输出和电源等模块构成。

3．按键说明

u ↑↓←→：菜单选择和参数调整按键；

u 确认： 进入下级菜单和确认参数设定按键；

u 取消： 返回上级菜单和取消参数设定按键；

u 复位： 系统重新启动按键。
