概 述 ：

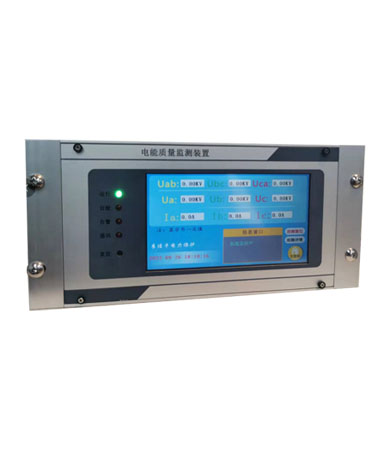

      HMEB 电能质量综合监测装置，是又一款综合型、平台化、在线监测产品，其集保护、测量、监视、控 制、人机接口、通信等多种功能于一机，实现一站式管理。具有先进内核结构、高速运算能力和实时信号处 理等优良特性，是对电网运行质量进行监测及分析的专用产品，可以提供电力运行中的电压、电流、三相不平衡、功率、电能及谐波监测等故障数据分析，并配备了大量的存储器，能够对电网运行进行长时期的数 据采集监测。为用户提供丰富可靠的数据支撑。

      HMEB 电能质量监测装置完全满足变电站各回路故障在线监测或定期监测，有效提升故障监测能力。同时该系列产品也可广泛适用于大型用电单位、高耗能企业，进行故障监测、评估提高电能利用效率，实现节约用电、绿色用电。

      本系统兼俱电能质量监测和扩展协同功能设置，可根据工况需要定制扩展功能。

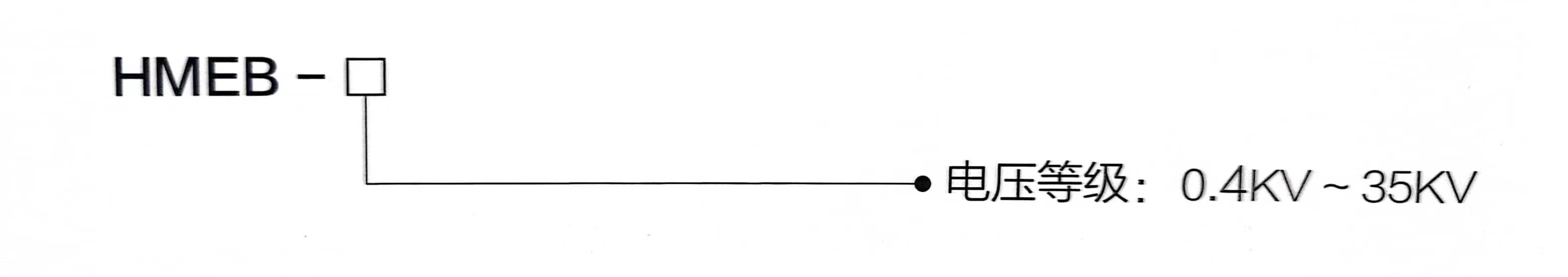

设 计 选 型 ：

技术指标：

三相电压： AC100V  ±0.5%

三相电流： AC 5A   ±0.5%

电压谐波：总谐波、1~21次谐波 ±0.1%

电流谐波：总谐波、1~21次谐波 ±1%

有   功：0.05~700KW     ±2%

视   在：0.05~700KVA    ±2%

无   功：0.05~700KVAR   ±2%

功率因数：读数±0.005

基波电压：10~100V (真有效值)  0.5%

基波电流：0.5~5A (真有效值)   0.5%

相   角：0~360° 读数±0.3°

电压不平衡度：读数±0.2

电流不平衡度：读数±0.2

短时间闪变测量误差：±5%

长时间闪变测量误差：±5%

产品引用标准     满足国标GB/T14549和 IEC61000-4-7 对公用电网谐波的测试要求

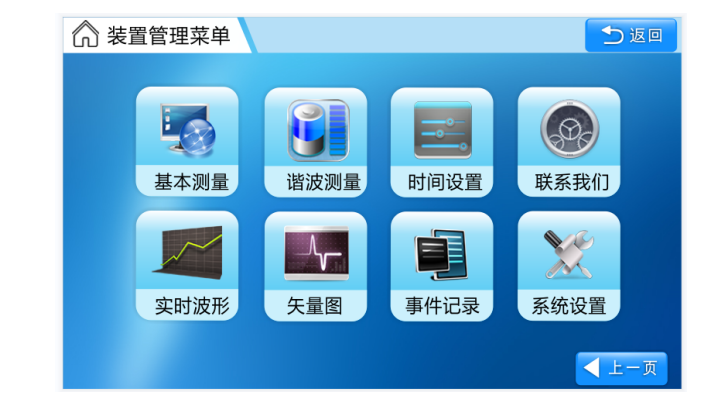

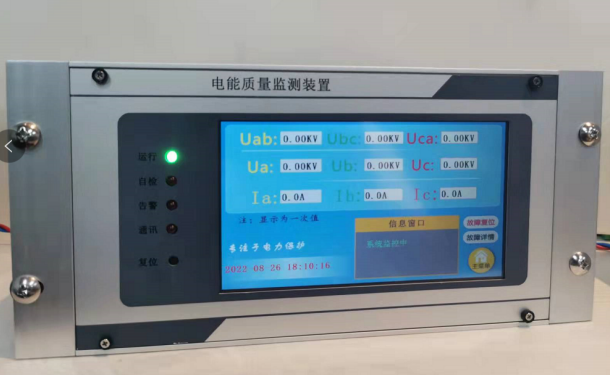

主界面显示图

产品功能 ：

①本系统可使用以太网、 RS485、接到任意电脑。可将数据用电话通讯方式传输到远方专家分析库，由专家分析得出结果；用户可利用用户权限登录，查看数据库信息。

②可以灵活设定报警条件(单条件或复合条件),包括实时电量、累计输出电量和设备故障等。

③快速采样故障分析仪采集三相电压、电流通过计算和过滤，高速采样AD 芯片和差分运放保证采样的 精度和速度要求。

④ 专业化客户端显示界面，提供整个系统同一时刻不同检测点的故障状态数据，并可以实时曲线图、故 障参数、电压电流谐波数据以及故障的综合统计报表等方式显示。

⑤用于用户查看数据的权限限制，使数据不能随意查看，防止数据丢失。

适 用 条 件 ：

环境温度：工作： -25℃～55℃;极限、运输、储存时-40℃～80℃;

相对湿度：25℃时20%～90%;

大气压力： 79.5 kPa～106.0kPa (海拔2500m及以下，高海拔可定制)。
