概述：

        高压系统综合监测装置是我公司多年从事电力行业、最新推出的智能化、综合化、平台化的产品。将以往分散监测独立运行的产品，通过集成与模块化组合形成一个系统监测预警、实现监测、诊断、预警一体化装置。 HMEC 采用电能质量监测+环境控制与感知+开关柜关键器件老化预警监测的架构。三层架构设计避免常规产品一个产品监测一个器件一个量的单一监测。简化设计、现场维护方便具有实用性强、功能多等优点。

       HMEC采用先进的ARM+DSP 组合硬件平台。即利用ARM 的大容量和先进的事件处理能和DSP 的高速数字处理能力。给我们的产品带来超凡处理速度和准确的判断能力。产品人机交互界面友好，全中文菜单简单操作，达到即看即理解即会操作的效果。

产品功能：

1.  实时监测开关柜全电能参数监测与测量如：电流、电压、功率、频率、相角。

2.  实时记录电能参数告警事件，开关柜环境监测与控制如：环境温度、环境湿度、断路器动态指示、人体 感应、语音防误、高压带电显示等，特别添加了开关柜内部压力监测当压力超过预定值及时告警。

3. 柜内关键元器件老化程度预先感知告警如：避雷器、绝缘子、电缆绝缘程度。

4. 实时监测主要电气接触点实时温度，实现超温报警、温度趋势分析、温度实时曲线。实时监测电缆绝缘 水平、柜体局部放电异常、柜体压力变化。实现立体化、全方位监测。

优势特点：

1. 安全可靠：电压输入采用高电压隔离模块，电流输入采用高精度电流变器使输入信号和测量系统安全隔 离。触点温度监测采用无线连接、大大提高了仪器的抗干扰能力。

2. 监测参数多：可以监测常规的电流、电压还可以坚持关键触点温度、柜体环境温湿度、柜体关键元器件 的绝缘漏电信号、有无局部放电等。

3. 精度高：电量监测器件均采用A级器件精度高。非电量采用全数字化传感器。

4. 通讯方式多样：通讯接口支持RS-232、485、工业以太网。物联网模块可以上传至云计算。多种通讯方式可选。

5. 大容量存储：内置512M 内存，以5分钟为单位存储数据，每通道可以连续存储4个月的历史数据。

6. 装置采用全铝合金机箱设计，外观新颖。简化了开关柜体的二次设计、让开关柜柜体面板开孔简约大方。

7. 功能实现了集成化取代传统单一的如智能操控、温湿度控制器、无线测温、微机消谐、避雷器计数器、装置新增加了电弧光保护功能和断路器分合闸电流监测、计数功能。

8. 智能化采用全触摸7寸彩屏设计人机界面友好，增加了GSM 短信报警功能。实现无人值守。

9. 定制化系统监测方案客户提供系统图及相关资料，我公司根据系统情况设计出不同模块组合方案，为每一面柜体设计出方案 图供客户选择。实现系统的监测方案。

10. 远程监控与无人值守我司根据装置收集的数据，开发了一套专家分析系统实现远程分析与监控。客户可以远程查看监测量、告警信息。系统实现信息的二次数字化分析对监测对象作出预判      和趋势分析。

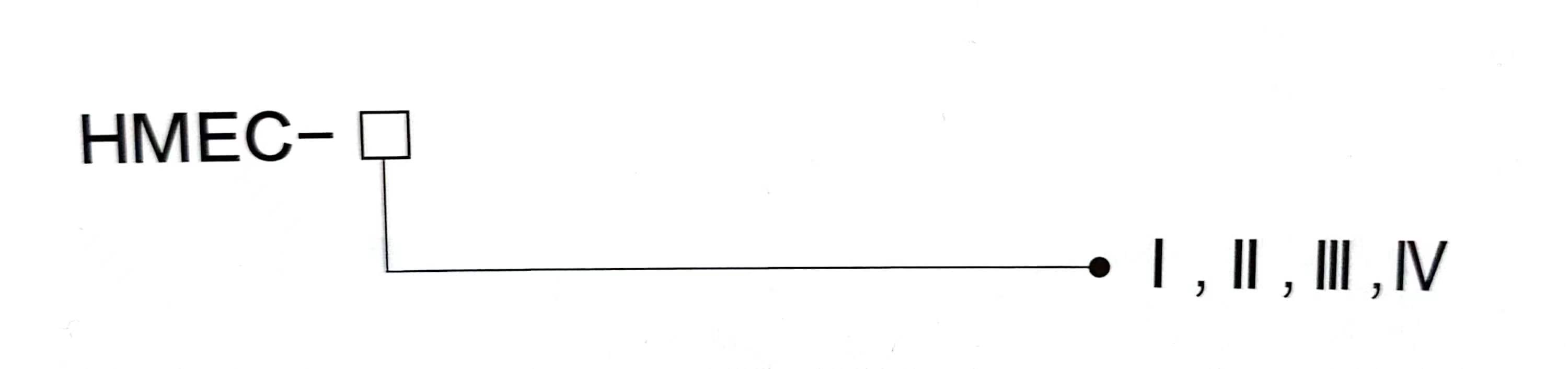

设计选型：

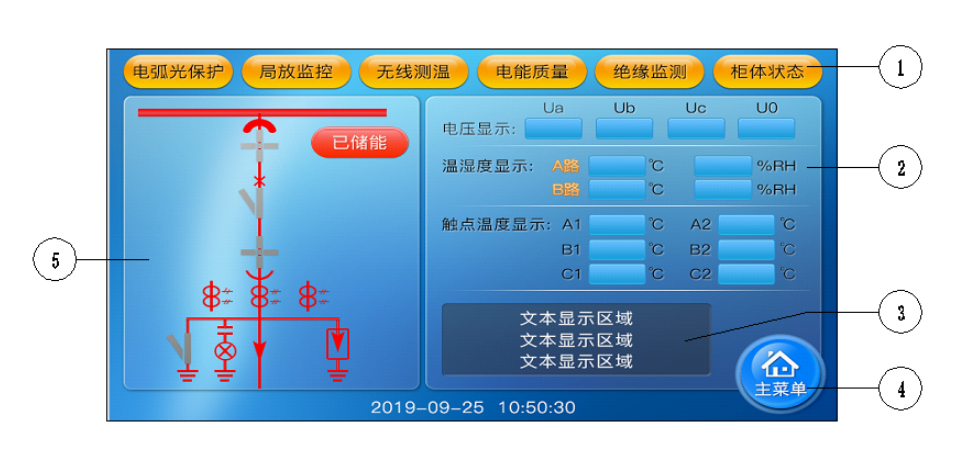

主界面显示图

功能配置表：

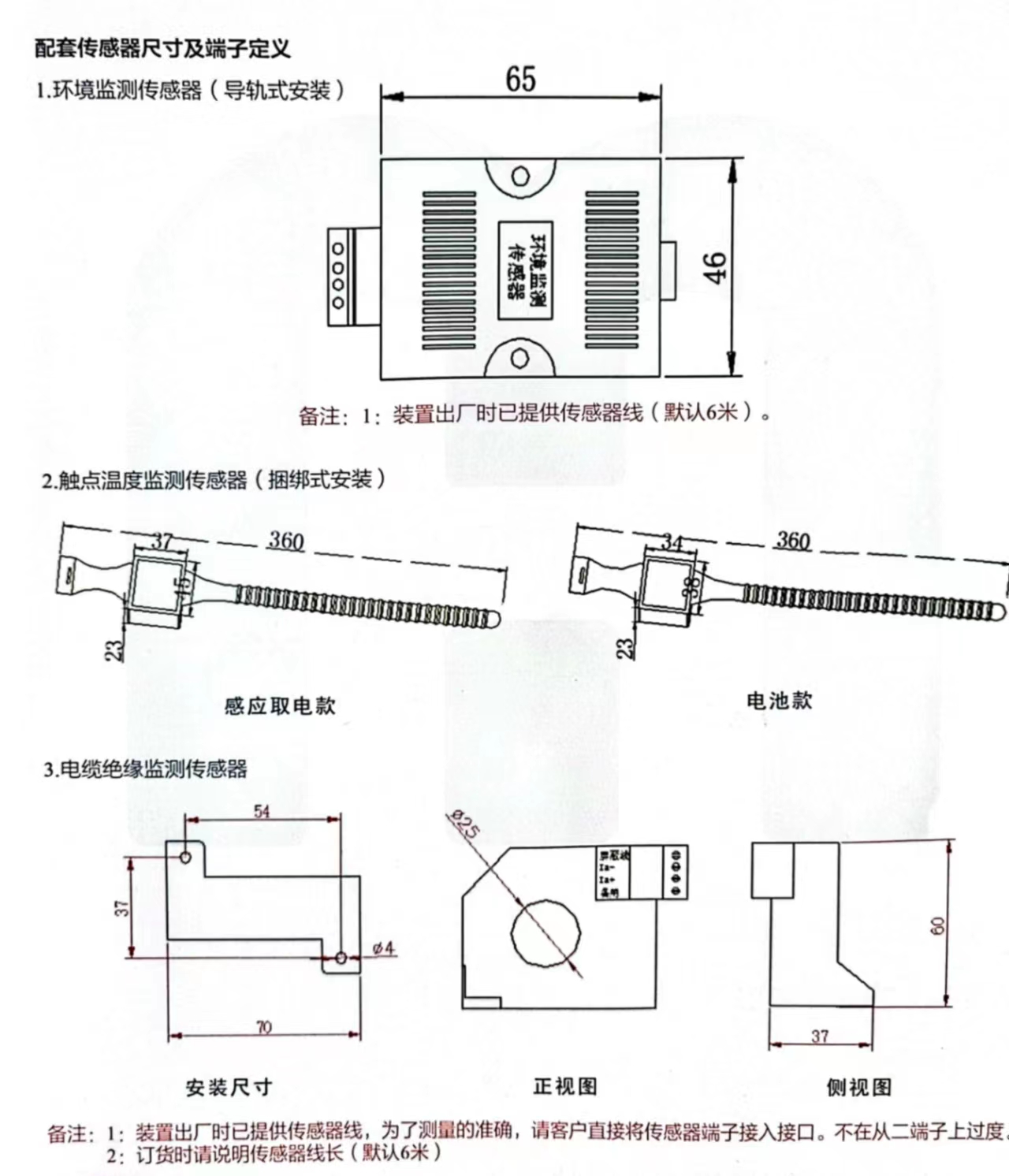

尺寸及示意图：
