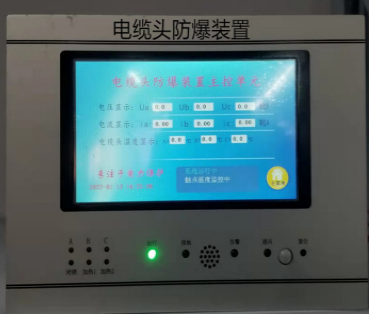

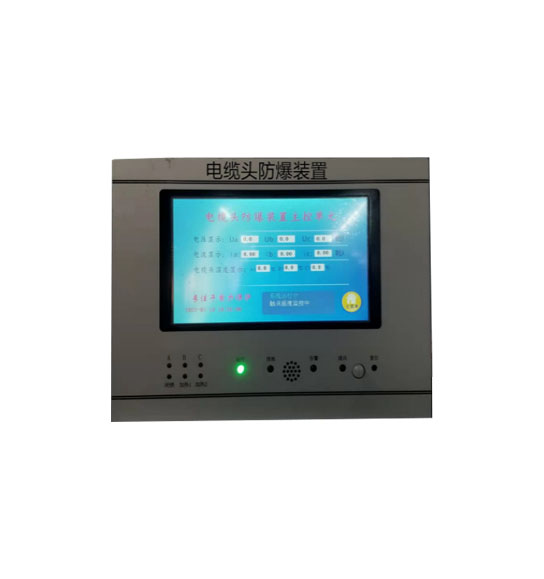

主机装置正面效果图：

指示灯说明：

l 运行：装置正常运行时，指示灯闪烁。指示正常工作。

l 通讯：装置和上位机通讯是有数据发送 接收时指示灯闪烁。

l 告警：装置运行中出现故障点亮。

l 复位：单片机重启。

基本款：弧光保护监测+电缆温度监测（测温点有源）

标配款：弧光保护监测+多点温度监测（测温点有源）

高配款：弧光保护监测+多点温度监测（测温点无源）+电缆监测预警

主要器件外形尺寸与参数：

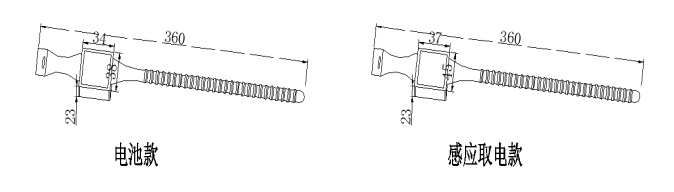

1. 触点温度监测传感器（捆绑式安装）

特点及参数

a.耐温(-180℃～+250℃)阻燃材料制作塑胶表带壳体，防水。

b.体内的热敏传感器与接点体紧密接触，能准确测量实时温度。

c.内模块发射距离为20～30米。

d.测温范围-25℃～150℃。

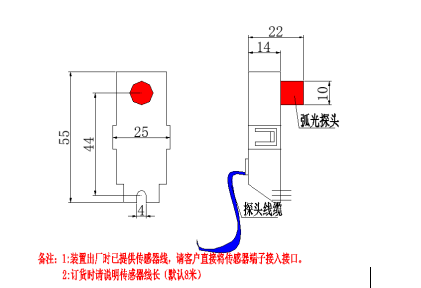

1. 弧光传感器（安装示意见CAD图）

特点：将光信号转换成4-20ma模拟量信号，监测方便抗干扰能力强

二线制电缆结构现场安装与维护方便，不易折断。接入装置时二线制不用区分正负极

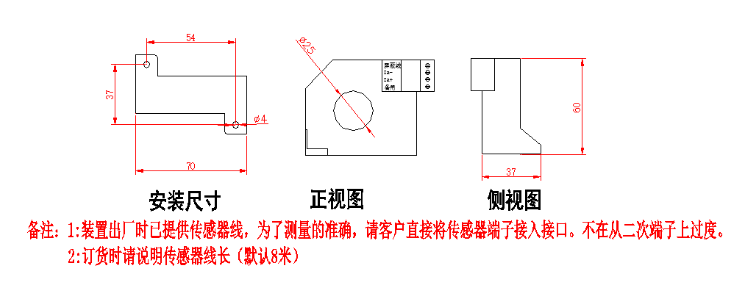

2. 电缆绝缘监测传感器（安装示意见CAD图）

特点：采用高精度零磁通传感器，保证测量的可靠性

传感器完成滤波、放大、整形输出驱动能力强
