HMZDP浪涌保护器

HMZDP浪涌保护器

发布时间: 2022-09-27 19:37

产品概述：

随着电子、微电子集成化设备的大量应用，雷电过电压和雷击电磁脉冲击所造成的系统和设备的损坏越来越多。因此，尽快解决设备及电子信息系统雷电灾害防护问题显得十分重要。安装浪涌保护器抑制线路上的浪涌和瞬时过电压、泄放线路上的过电流成为现代防雷技术的重要环节之一。

在这种背景之下，我公司专门研制生产了HMZDY低压浪涌保护器，使这些用电单位的用电器(如电脑、仪器设备、家用电器等)免受雷击、暂态过电压等浪涌过电压带来的损害。保证设备及人身安全。

设计选型：

HMZDY-B 系列：

HMZDY-B 系列电涌保护器适用于交流50/60Hz、额定电压至220V～1000V 的 IT、TT、TN-C、TN-S、

TN-C-S,等供电系统，对间接雷电和直接雷电影响或其它瞬时过电压的电涌进行保护，依据IEC61643- 1:1998-02标准的第I 级电涌保护器。 B 类电涌保护器。具有共模 (MC) 和 (MD) 差模保护方式。

SPD符合GB18802.1/IEC61643-1。

产品安装在LPZOA或 LPZOB 区与LPZ1 区交界处，采用35mm 的标准导轨安装，连接铜质多股软线为6- 35mm²。

通常安装在进线低压主配电柜处。

接地线应采用10mm²以上的双色导线，长度不得超过500mm²。为了防止电涌保护器失效后影响电网正常运行，联于L 线保护器应该串接一个熔断器或后备保护器(注：依据标准电流1n选择)。

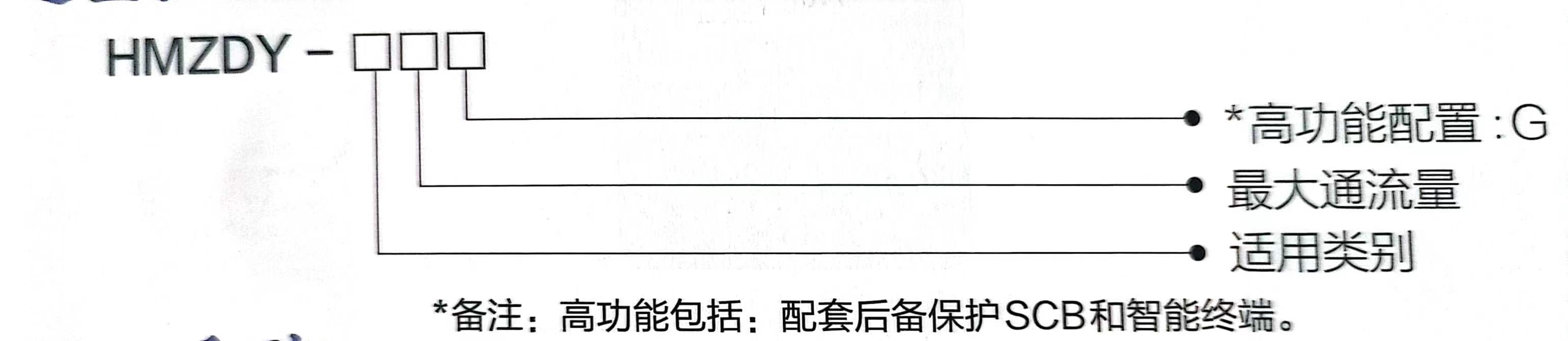

B 型号及技术指标：

HMZDY-C 系列：

HMZDY-C系列浪涌保护器适用于交流50/60HZ,额定电压380V的 IT、TT 、 TN-C、TN-S、TNC-S，等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。

具有共模 (MC)和差模(MD)保护方式。

符合GB18802.1/IEC61643-1。

安装在LPZOB或LPZ1区与LPZ2区交界处，采用35mm 的标准导轨安装，连接铜质多股导线为2.5~ 35mm²。

STO每极必须设置保护——使用熔断器或小型断路器雷电流SPD保护，用于SPD 击穿后短路保护。

安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、消防中心、别墅、小区住户配电箱等。

C型号及技术指标：
