概述：
在消弧线圈接地系统补偿量或选线无法满足系统快速发展需要时，为了更好的限制系统过电压水平以及快速的选择和切除故障线路，多采用中性点经电阻接地方式、在发电系统中为了限制发电机出口流过的故障电流和限制过压水平，也多采用中性点经电阻接地方式。
中性点经电阻接地可有效限制间歇弧光接地过电压、降低系统操作过电压、消除系统谐振过电压、方便配置单相接地故障保护、可在短时间内有效切除故障线路。从而降低系统设备的绝缘水平，延长系统设备的使用寿命，提高系统运行的安全可靠性。
中压配电系统中，如果变压器为三角形接法，则需加装Z型接地变压器，以便为系统人为引出中性点，以加装中性点接地电阻柜。
工作原理：
HMZXD-A型发电机中性点接地电阻柜电阻柜连接在发电机中性点与地之间，当电网或发电机定子绕组发生单相接地故障时，向接地点提供附加阻性电流，使接地点电流由容性变成阻容性电流，从而保证产生的过电压不超过2.6倍的相电压。在设计参数时，力求将总的接地电流控制在15A以内，不仅可以满足继电保护灵敏度的要求，同时也可减轻发电机定子绕组接地时铁芯的损伤。
电阻柜将零散的单相变压器、电阻器、电流互感器、接地保护输出端子等电器设备整体组合在一个封闭金属柜内，并可选配隔离开关、避雷器、智能保护仪表等成套供货；安全可靠性高，布置清晰整齐，便于安装调试及操作维护。装置采用的单相变压器为干式绝缘变压器，工作性能稳定，抗冲击能力强。变压器二次侧采用不锈钢材料电阻。
0.4kV～10kV发电机组中采用高阻接地的专用成套装置，可选配电流和动作记录仪等智能控制仪表，正常时可监测中性点不平衡电流，出现单相接地故障时，可记录动作次数；且可为保护和监控系统提供模拟量输出。
HMZXD-B型变压器中性点接地电阻柜适用于6kV～35kV 系统中性点采用小电阻或中电阻接地的场合。此时，电网出现单相接地故障时需立即跳闸切除故障线路。当电网出现单相接地时，接地电阻向接地点提供附加阻性电流，使接地电流呈沮容性质，从而保证产生的过电压不超过2.6倍的相电压。
电阻柜将零散的Z型接地变压器(如系统无中性点引出则需加装)、电阻器、电流互感器、测量仪裘、 接地保护输出端子等电器设备整体组合在一个封闭金属柜内，而且可以选配隔离开关、避雷器，成套供货，安全可靠性高，布置清晰整齐，便于安装调试及操作维护。
可加装智能监控装置，可监测电阻柜正常运行状态下中性点不平衡电流、电阻片、电阻柜内的温度，也 可以监测发生单相接地故障瞬间的电流以及记录接地动作次数，并预留通讯接口，可将检测、记录的信息传 递至主控室，使运行人员在第一时间内得到信息。

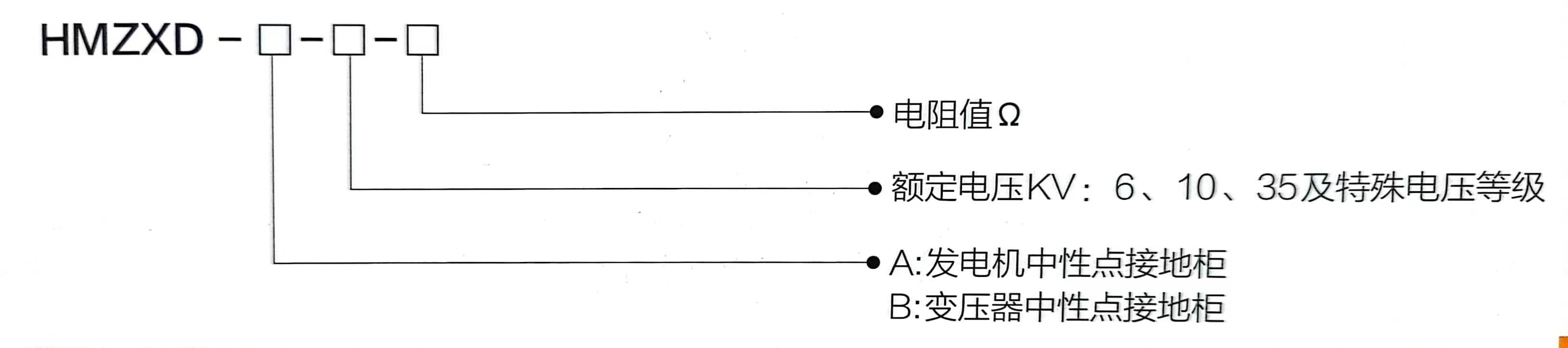

设计选型：
技术指标：
HMZXD-A 型变压器中性点接地电阻柜
保护 类型 | 发电机 额定电压 (kV) | 发电机 容量 (MW) | 预计回路单相接地最大电容电流(A) | 接地变一次侧过电压(kV) | 接地变 二次侧过电压(kV) | 接地变 额定容量 (kVA) | 二次 侧电阻值 (Q) | 接地保护 抽取电压 (kV) |
发电机 | 10.5 | 100 | 4 | 10.5V3 | 0.22 | 30 | 1.0 | 0.1 |
13.8 | 13.8V3 | |||||||
15.75 | 125 | 5 | 15.75V3 | 30 | 0.8 | 0.8 | ||
18 | 200/300/600 | 6/8 | 18V3 | 50 | 0.5 | 0.5 | ||
20 | 8 | 20V3 | ||||||
24 | 600/1000 | 8/10 | 24V3 | 50 | 0.4 | 0.4 | ||
27 | 1000 | 10 | 27V3 | 63 | 0.3 | 0.3 |
HMZXD-B 型发电机中性点接地电阻柜
保护类型 | 系统额定电压(kV) | 短时通流电流(A) | 短时通流时间(S) | 标称阻值(Q) |
变压器 | 6/10/35 | 1-2000 | 10/15/30/60/2h | 1-2000 |
优势特点：
1.精心设计、专业保护；
2. 结构紧凑，元器件性能优异，便于安装；
3. 监控功能齐全，并提供模拟量输出；
4. 性能可靠，选材考究，充分保证产品质量。
适用条件 ：
1.环境温度： -30℃~+50℃;
2. 大气相对湿度：日平均不超过95%,月平均不超过90%;
3.海拔不超过2000m, 特殊海拔高度须和厂家沟通确定；
4.具有良好的接地网；
5.使用于电网频率48Hz～52Hz,58Hz～62Hz 的系统中；
6.周围环境中无易燃易爆、腐蚀性气体及导电尘埃；
7. 电阻安装点：正常状态下中性点位移不超过运行相电压的3%;
8.超出以上范围，订货时需做特殊说明。
